ПОДВАЛ. АРМИРОВАННЫЙ ПОЯС

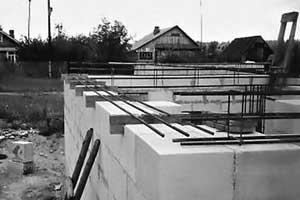

Арматурные каркасы для железобетонного пояса изготавливаются непосредственно на стене. Готовые каркасы имеют слишком большой вес, чтобы их поднимать в собранном виде. Нарезанные в размер арматурные стержни укладываются на деревянные шаблоны поверх стены.

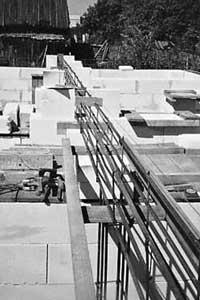

Каркасы поочередно свариваются и выравниваются по осям и по горизонтали.

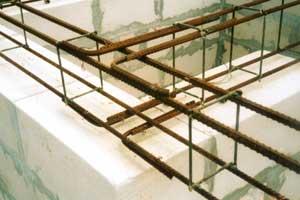

В местах пересечений и стыков каркасы дополнительно скрепляются сваркой с помощью уголков.

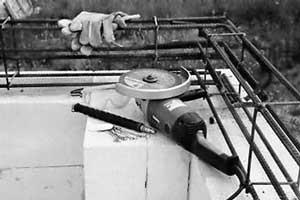

Особенно тщательно скрепляется арматура в угловых стыках стен.

Закладные резьбовые анкеры нарезаются из оцинкованной шпильки М20.

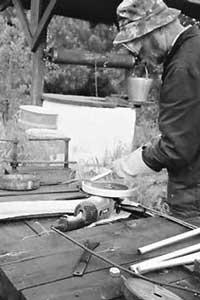

На отрезках шпилек снимается заходная фаска для беспрепятственного закручивания гаек.

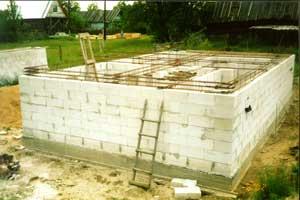

Все арматурные каркасы изготовлены, соединены между собой и тщательно выровнены.

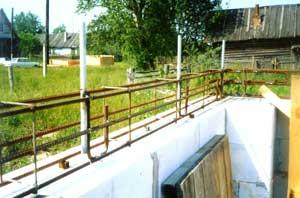

Резьбовые анкеры закрепляются сваркой на арматурном каркасе.

Циркулярной пилой с твердосплавным диском на газобетонном блоке делаются направляющие надрезы с обеих сторон.

Затем используем электропилу-аллигатор, полотно которой точно идет по направляющим пропилам от циркулярки.

Таким образом из одного полномерного блока получаем несколько узких « дощечек» , которые будут использоваться в качестве опалубки.

Полученными « дощечками» с обеих сторон обкладываем уложенные на стенах арматурные каркасы, получая своеобразное корыто.

Несъемную опалубку для несущей колонны в подвале изготавливаем на месте из обрезков газобетона. Склеиваем из них коробочку, фиксируем струбцинами и заполняем бетоном.

Ряд за рядом склеиваются очередные коробочки. Колонна быстро растет, заодно решается вопрос утилизации отходов газобетона.

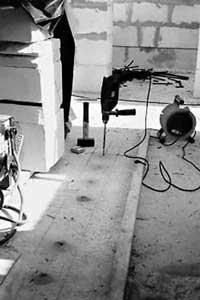

Для изготовления опорной промежуточной стенки в подвале в фундаментной плите по разметке сверлятся шанцы для закладки арматуры.

К вертикальным арматурным стержням подвязывается горизонтальная арматура.

Специальным крючком с трещоткой вязать арматуру очень легко и быстро, с этим справляется даже ребенок.

Арматурная решетка устанавливается строго по отвесу и закрепляется от смещения стяжками из проволоки и деревянными клиньями.

К установленным в торцах брускам, определяющим толщину стенки, попарно прибиваются доски опалубки, защищенные полиэтиленовой пленкой от соприкосновения с бетоном. Бетон укладывается между досками и трамбуется.
Пленка предохраняет бетон от быстрого высыхания и обеспечивает гладкую поверхность стены.

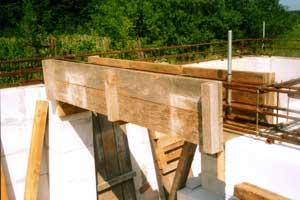

В проемах к боковым сторонам гвоздями прибиваются опорные бруски для опалубки перемычек.

На опорных брусках устанавливаются деревянные кружала – горизонтальная опалубка из « сороковки» .

Кружала соединяются с опорными брусками гвоздевым соединением через промежуточный брусок. Так проще впоследствии производить распалубку.

С боков крепятся щиты, предохраняющие узкие блоки обкладки от смещения во время бетонирования. Кладка из узких блоков-« дощечек» завершает сооружение опалубки перемычек.

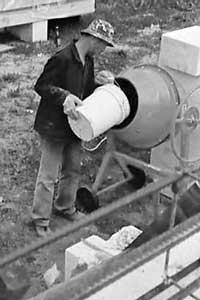

Все подготовительные работы завершены. Наступает черед укладки бетона. Готовим его самостоятельно в бетоносмесителе.

При выгрузке бетонной смеси из мешалки желательно иметь крепкого помощника – тачка может перевернуться.

Готовый бетон укладывается в несъемную опалубку по периметру стен. Блоки опалубки предварительно увлажняются для лучшего сцепления с бетоном.

Поверхность уложенного бетона выравнивется на уровне верха блоков опалубки и тщательно заглаживается.

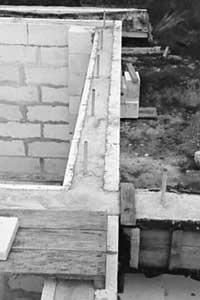

На фото видны резьбовые анкеры, замоноличенные в железобетонный пояс.

Железобетонный ригель в опалубке и промежуточный опорный столб.

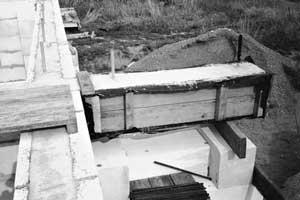

Одна из железобетонных консолей висячего крыльца с замоноличенными резьбовыми анкерами.

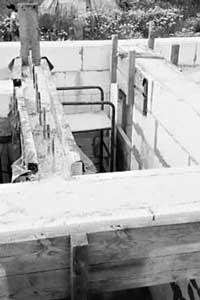

Промежуточная стенка в подвале также полностью забетонирована. Ее верх выведен на одну отметку с верхом остальных стен.
